一層美式磚混結構別墅占地182平自建別墅

美式風格一層長18.54米寬10.64米

分享到：

￥998

本案簡介：一層美式磚混結構別墅占地182平自建別墅

圖片屬性
風格：美式	層數：一層	結構形式：磚混結構	圖紙編號：YH-1-3630
開間：18.54米	進深：10.64米	占地面積：182.05平方米	建筑面積：177.55平方米

圖紙內容

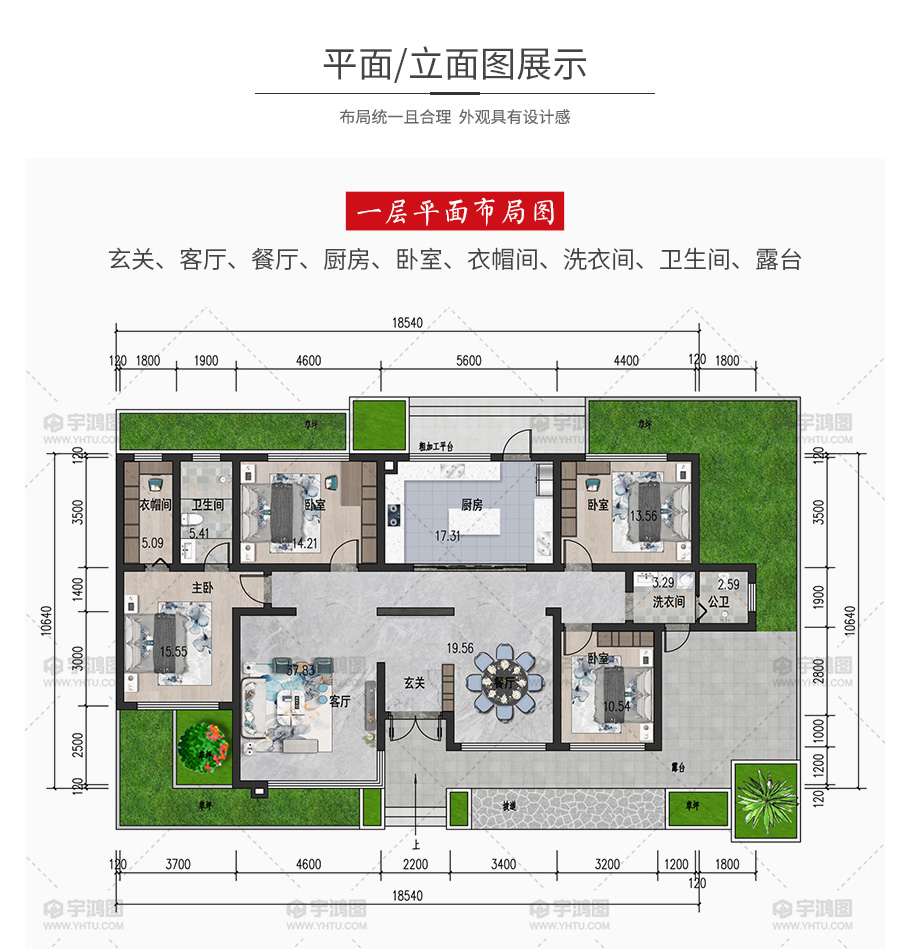

建筑圖：	建筑平面圖：一層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一
給排水圖：	樓層給排水平面圖：一層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
